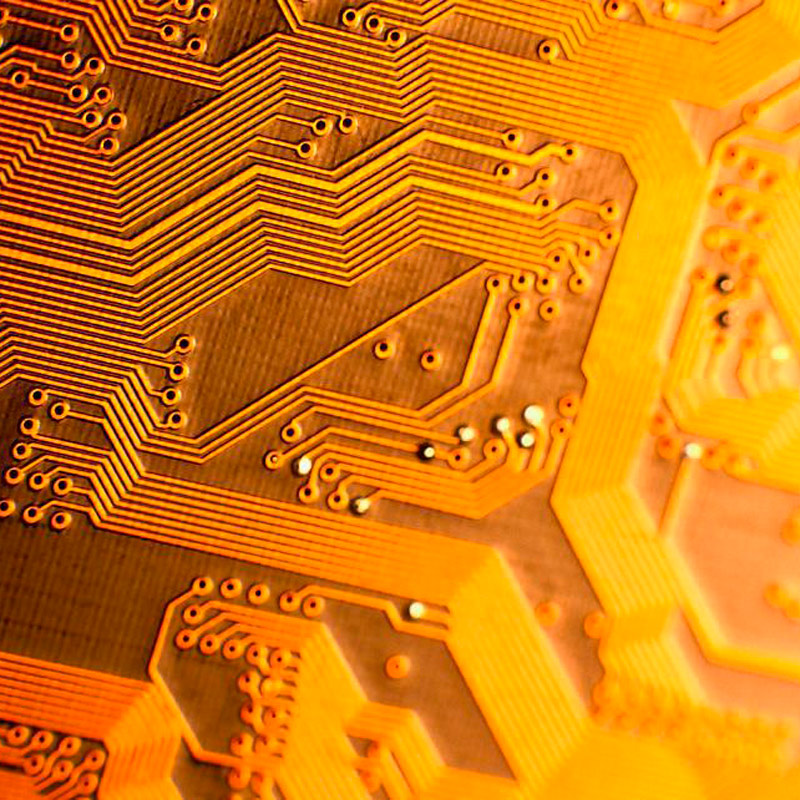

Single Side PCB
PCB是英文“Printed Circuit Board”的缩写，直译就是印制电路板的意思。其含义是：以绝缘材料为基板加工成一定尺寸的板，上面至少有一个导电图形及所设计好的孔，以实现电子元器件之间的电气连接，这样的板称为单面PCB电路板。
一般来说，单面PCB电路板是敷铜板经过蚀刻处理得到的。敷铜板有板基和铜箔组成，板基通常采用玻璃纤维等绝缘材料，上面覆盖一层铜箔（通常采用无氧铜）。铜箔经 过蚀刻后就剩下一段一段曲曲折折的铜箔，这些铜箔称为走线（trace）。这些走线的功能就相当于电路原理图中的那些连线，它们负责把元器件的引脚连接到 一起。铜箔上钻有一些孔，用来安装电子元件，称为钻孔。而用于与元件引脚焊接的铜箔则称为焊盘（Pad）。显然，单面PCB电路板能为电子元器件提供固定、装配的机械支撑，可实现电子元器件之间的电气连接或绝缘。另外，我们还可以看到许多单面PCB电路板上都印有元件的编号和一些图形，这为元件插装、检查、维修提供了方便。
